Zemdrain® Drenážní potah bednění
Předejděme již dnes zítřejším škodám.
Problém
Snížená “hutnost”, (někdy i tloušťka) povrchové vrstvy betonu umožňuje škodlivinám průnik dovnitř konstrukce a narušení jejího betonového povrchu.
Řešení problému
Beton bez hnízd a dutinek má povrch vynikající kvality. Tento povrch vykazuje vyšší pevnost v tahu i tlaku, vyšší otěruvzdornost a značně zvýšenou nepropustnost, bránící průniku škodlivin k výztuži pod povrchem.
Výrobek
Potah bednění, dodávaný v rolích, který dokáže zlepšit kvalitu povrchové vrstvy.
|
|
Zemdrain® MD/MF | Zemdrain® Classic |

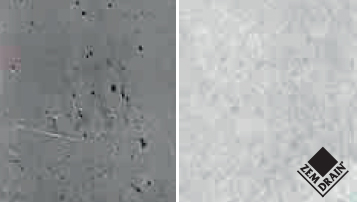

Výsledek
Relativně hladký beton bez hnízd a bublin vykazující zvýšenou tvrdost povrchu a velkou odolnost vůči průniku škodlivin.
Zemdrain® je chráněná značka firmy DuPont. www.zemdrain.com
Působení potahu Zemdrain®
Na bednění napnutý Zemdrain® svými jemnými póry jímá pro vlastní hydrataci nepotřebnou záměsovou vodu vytlačenou k bednění vibrátorem a zároveň ji i propouští k bednicí ploše. Z prostoru mezi Zemdrain®em a bednicí plochou je pak voda odváděna ven (spárami mezi dílci bednění). Tím dochází k “utěsnění” povrchu betonu jemnými betonovými částicemi při současné redukci vodního součinitele cementu v povrchové oblasti.
Voda nasáklá do Zemdrain®u je pak v průběhu prvních hodin tuhnutí a tvrdnutí betonu uvolňována zpět do povrchové vrstvy a slouží jako samovolné ošetřování betonu.

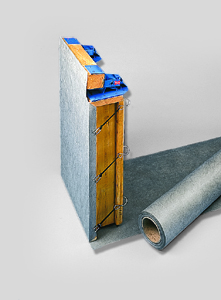

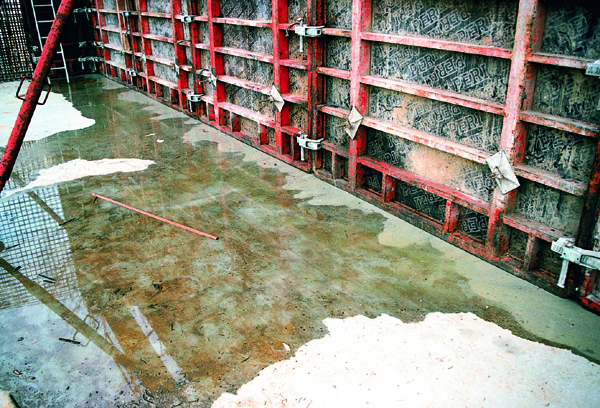

Zemdrain® odvádí nadbytečnou vodu a ta pak uniká pod bedněním ven.
Cíleným odvedením nadbytečné záměsové vody z povrchové vrstvy betonu přiléhající k bednění se redukuje vodní součinitel. Na rozdíl od nasákavých povrchů bednění není Zemdrain® ovlivněn počasím. I když prší těsně před betonáží, není tím nijak narušena absorpční kapacita Zemdrain®u pro odvedení nadbytečné záměsové vody. Voda proniká potahem Zemdrain® až působením tlaku betonu a hutnění.
Vlivem účinku tlaku čerstvého betonu a vibrování prochází přebytečná voda Zemdrain®em a ta pak pod a mezi bedněním uniká ven.
Beton bedněný do Zemdrain®u vykazuje následující zlepšení:
Hutnou strukturu povrchu
Povrch betonu je bez bublinek a téměř bez pórů
Vyšší mrazuvzdornost
Redukci hloubky karbonatizace
Zvýšenou odolnost vůči obrusu
Zvýšenou tvrdost povrchové vrstvy
Snížený vodní součinitel na povrchu betonu
Není potřeba odbedňovací prostředek
Odpadají náklady na čištění bednění
Potah může zůstat na povrchu betonu a chránit jej před znečištěním a poškozením až do přejímky
Snížení nákladů vyplývajících z odstávek provozu po dobu sanací
Výrazné snížení nákladů na údržbu betonových konstrukcí
Delší životnost vysoce zatěžovaných stavebních dílů
Zlepšení estetického vzhledu betonu
Je možno použít levnější betonové směsi
Zemdrain® doporučujeme hlavně tehdy, jsou-li vysoké nároky na větší životnost a kvalitu povrchové vrstvy betonu.
Oblasti použití Zemdrain®u:
Čistírenské a kanalizační objekty:
Čističky odpadních vod, sedimentační nádrže, retenční nádrže dešťové vody, kanály, sběrače, vyhnívací nádrže v kompostárnách, skládky odpadu.
Vodárenské objekty:
Vodojemy, úpravny pitné vody, zásobníky vody, čerpací stanice. Bubliny a velké kapiláry jsou vhodným hnízdištěm pro mikroorganismy. Zbytky odbedňovacích přípravků, hlavně biologicky odbouratelných, představují nekontrolovatelný přísun živin pro mikroorganismy v pitné vodě.
Vodní cesty, mořské a vnitrozemské vodní stavby:
Přehrady, jezy, zdymadla, protipovodňové stěny, vlnolamy, mola. Působení střídání mrazu a tání a to hlavně v místech, kde je proměnlivá hladina vody nebo v místech ostřikovaných vodou nebo vodní pěnou, znamená pro beton extrémní zatížení.
Dopravní a jiné stavby:
Exponované části mostů (římsy, zábradlí, svodidla), opěrné zdi, tunely, nájezdové rampy, zásobníky na sůl, nádrže na klíčení a sušení, vtokové a výtokové objekty, jatky.

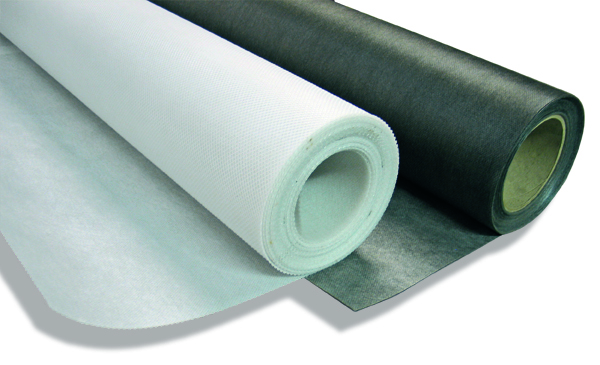

Zemdrain® MD/MF nebo Zemdrain® Classic
Zemdrain® je ve dvou variantách. Jednodušší, vhodnější použití na Vašem bednění a podmínky betonování ovlivňují Vaše rozhodnutí pro správný typ. Rozlišujeme a nabízíme tyto typy:

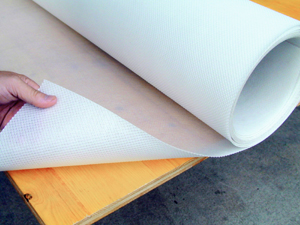

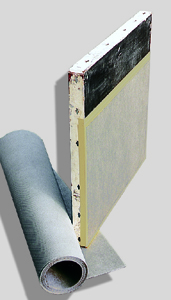

Zemdrain® MD/MF:
Připevnění na bednění pomocí sponek
Tloušťka asi 1,6 mm
Strana orientovaná k bednění je opatřena žlutou mřížkou, kterou je odváděna voda (drenážní vrstva)
Strana orientovaná k betonu má bílou barvu
Jedna velikost role šířky 2,5 m a délky 35 m
Co hovoří pro Zemdrain® MD/MF?
Ekonomičtější typ, nižší náklady na m2 betonového povrchu
Minimální riziko vzniku vln
Jednoduché použití, bez speciálních prostředků. Je možné jej použít vícekrát, zůstává na bednění a postupuje s ním do dalších záběrů. Lze použít i pro speciální bednění nebo při výrobě prefabrikátů
Bednění je dobře utěsněno – mřížka mezi bedněním a potahem slouží jako drenážní prostor
Použití i na vodorovné bednění stropů ve vodojemech pro pitnou vodu

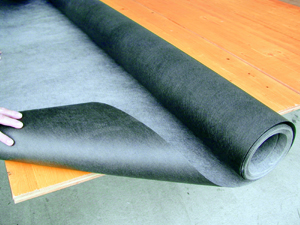

Zemdrain® Classic:
Připevnění pomocí napínacích prostředků, zůstávajících na bednění
Tloušťka asi 0,7 mm
Strana orientovaná k bednění je černá
Strana orientovaná k betonu je šedá
Role mají různou šířku od 1,6 m do 5,2 m, délka je vždy 50 m
A kdy použít Zemdrain® Classic?
Mají-li se potáhnout kruhová (ocelová) bednění
Při požadavku jen na jedno použití
Při požadavku, aby Zemdrain® zůstal na betonu z důvodů jeho ošetřování a ochrany
Při použití na ocelovém bednění, na kterém lze napnout pouze typ Classic
Při úpravě bednění sloupů Tubbox
Pokud jsou požadovány bednicí vložky pro konvenční kruhová ocelová bednění
U speciálních bednění nebo ve výrobnách prefabrikátů
 |
|
Výsledkem použití obou typů je beton, který má shodné technické vlastnosti, přestože se způsoby připevnění a napínání na bednění liší. Naši pracovníci Vám pomohou vybrat si vhodnou alternativu
Zemdrain® – zkušenosti z praxe, zkoušky a doporučení
Na základě více než patnáctileté zkušenosti ze staveb, zkoušek a nejrůznějších laboratorních testů vznikla ve spolupráci s firmou DuPont řada technicky vyspělých výrobků, která při zohlednění následně uvedených vlastností vyhovuje požadavkům praxe.
Prosím pozor:
V důsledku přímého slunečního záření nebo při použití předehřívaného betonu dochází u Zemdrain®u k teplotně podmíněným délkovým změnám. Ty mohou za extrémních teplotních podmínek případně vést k vytvoření vln, které se prokreslí na povrchu betonu. Mírné nedodržení betonového krytí v této oblasti nemá žádný vliv na trvanlivost povrchu betonu, protože Zemdrain® velmi výrazně zlepšuje kvalitu betonu i v těchto vlnách. V případě použití zvláštních cementů a receptur s jemnými přísadami (filery) doporučujeme předem ověřit funkčnost Zemdrain®u zkouškou na stavbě.

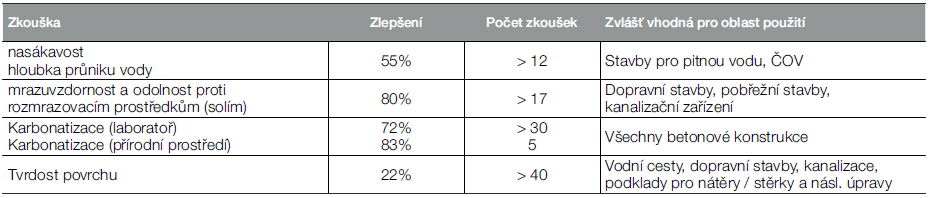

Shrnutí výsledků zkoušek
Výhody hutné struktury povrchu betonu vyrobeného pomocí Zemdrain®u byly celosvětově prokázány takřka 200 zkouškami s různými recepturami a druhy cementu.

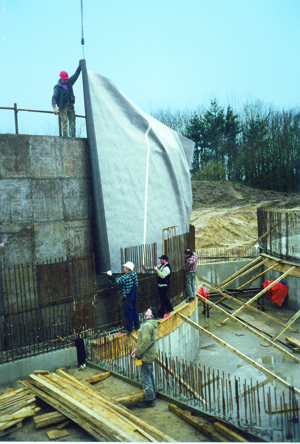

Postup při napínání

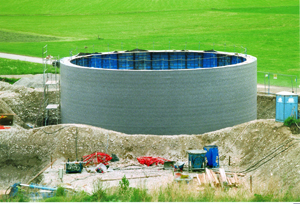

Ocelové bednění s napnutým Zemdrain®em

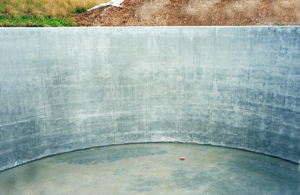

Výsledný beton
Zemdrain® je chráněná značka firmy DuPont. www.zemdrain.com
