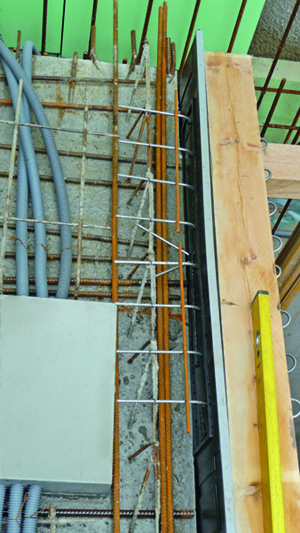

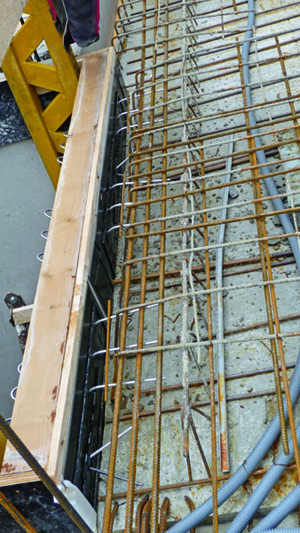

Egcostep akusticky oddělené napojení schodišťového ramene
Egcostep akusticky odděluje schodišťové rameno od schodišťových podest a redukuje přenos kročejového hluku ve schodišti.
Útlum kročejového hluku až o 14 dB
Třída požární odolnosti F90
Typová statika
Monolitické/prefabrikované schodišťové rameno
Útlum kročejového hluku LW až o 31 dB*
*vyhodnoceno dle ISO 717-2
zkouškou u SG-Bauakustik

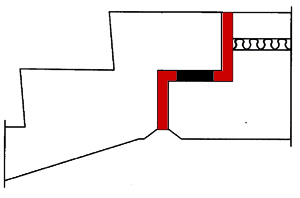

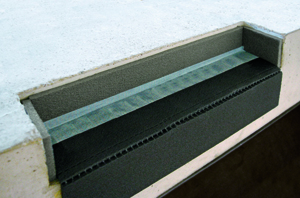

Egcoscal T ložisko pro prefabrikovaná schodišťová ramena
Pásové ložisko ze speciálního, svému použití odpovídajícího, elastomeru
Vysoký útlum kročejového hluku až o 32 dB
Rozměry: tloušťka 10 mm, šířka 100 mm, dodávka v roli nebo přířezech
Egcoscal Band – těsnicí profil
Již více než 45 let je firma FRANK pojmem co se týče kvality a řešení šitých zákazníkům na míru.
Egcoscal – plochá schodišťová ložiska tvaru F (flach = plochá) k akustickému oddělení stavebních dílů, lze flexibilně formátovat a zkracovat
K akustickému oddělení schodišťových ramen od základových desek.

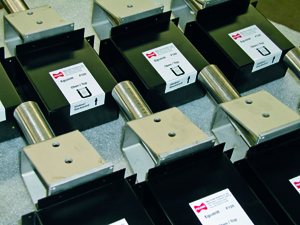

Egcoscal – schodišťový zajišťovací trn
K akustickému oddělení schodišťových ramen od základových desek.
Pozinkovaná ocel
Konstrukční zajištění polohy

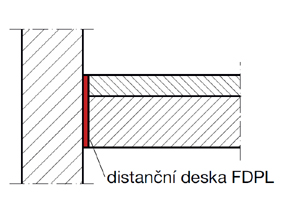

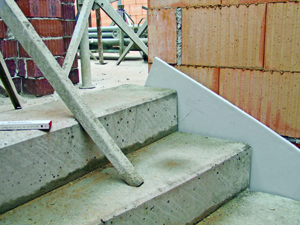

Distanční deska FDPL
Optimální zvukové izolace lze dosáhnout jen tehdy, zamezíme-li zvukovým mostům. Pomocí distanční desky firmy FRANK zajistíte spáru a zamezíte znečištění, např. u schodišťových podest a ramen.
Měrná hmotnost: 30 ± 4 kg/m3
Protipožární ochrana: třída materiálu B2 dle DIN 4102

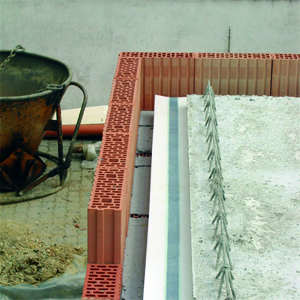

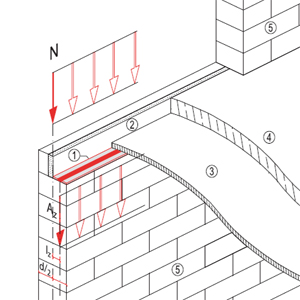

Středicí ložisko s pásovým jádrem DEL
1. Středicí ložisko s pásovým jádrem DEL
2. Tepelná izolace
3. Prefabrikovaný polotovar stropu – filigrán
4. Horní vrstva betonu/monolitický beton
5. Zdivo

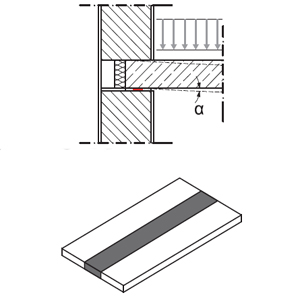

Funkce:
Středicí pásové ložisko uložené na uhlazeném maltovém loži definuje vystředění zatížení
Umožnění úhlového pootočení
Umožnění malých vodorovných pohybů smykovou deformací pásového jádra
Tloušťky ložisek 5 mm a 10 mm
Zkušební zpráva MPA Hannover Nr. 2006.0946
