Egcotritt Uložení podest
Egcotritt – akustický smykový trn s útlumem kročejového hluku 31dB a s požární odolností F120
Přednosti:
velmi jednoduchá montáž
nahrazuje nákladné konstrukce, jako např. zdvojené stěny
odděluje nejen schodišťová ramena
kročejový útlum až 31 dB
Charakteristika systému Egcotritt
kročejový útlum až 31 dB

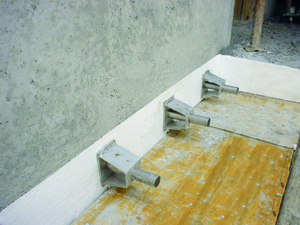

použití u stěn z betonu a zdiva
použití do prefabrikátů i monolitického betonu
roztažení spáry do 100 mm

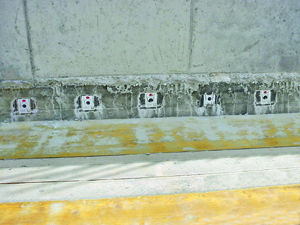

průběžné spáry
požární odolnost F 120
velmi jednoduchá montáž
Oblasti nasazení prvků Egcotritt

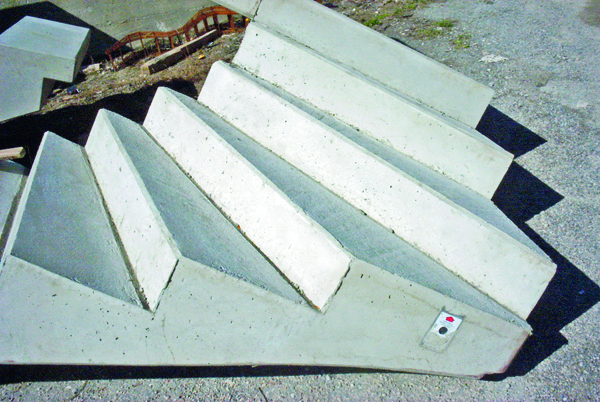

Schodišťové podesty: odděluje kompletní schodiště

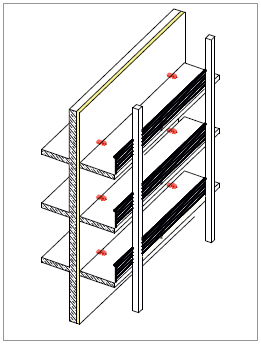

Loubí, pavlače, ochozy: akusticky odděluje jejich konstrukci, spára může být tepelně izolovaná
± = plus/mínus

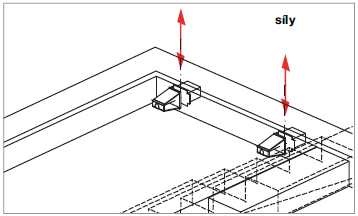

Při pohyblivém zatížení mohou být zachyceny i zvedající síly

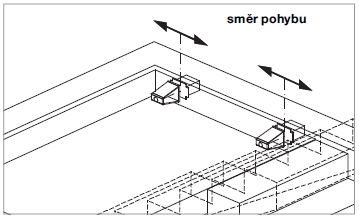

Q = s příčným pohybem
Stropy: akusticky odděluje celé stropy u prostorů zvláštního využití, např. v divadlech
Základy budov: Umožňuje akusticky oddělený přenos vodorovných sil ve spáře mezi základem a budovou

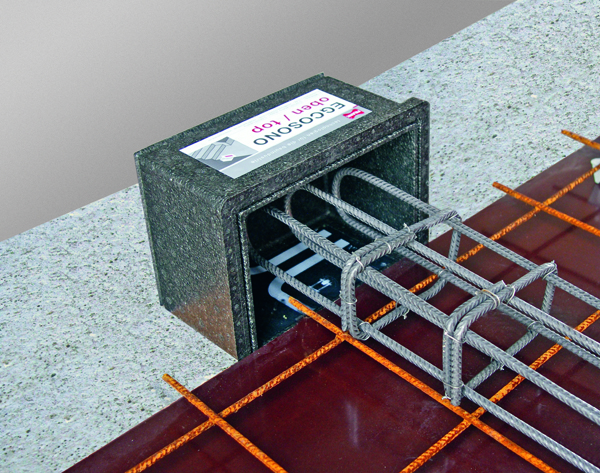

Egcosono Akusticky oddělující ložisko pro podesty
Egcosono předchází nežádoucím přenosům kročejového hluku ve
schodišti tím, že podestu důsledně akusticky odděluje od ostatních stavebních dílů a nežádoucí hlukový přenos nemusí být řešen zdvojováním konstrukcí.
Útlum kročejového hluku až o Lw = 27 dB
Třída požární odolnosti F90
Typová statika dle DIN 1045-1/EC2
Únosnost VRD = až 76 kN
Pro monolitické i prefabrikované podesty
Elastomerové ložisko s Obecným stavebním osvědčením DiBt a certifikátem TZÚS č. 010-023401
